Czujnik parkowania 8 sensorów wyświetlacz LCD Amio

Czujnik parkowania 8 sensorowy LCD

Profesjonalny zestaw czujników parkowania z wyświetlaczem LCD wskazującym kierunek oraz odległość od przeszkody. Zestaw czujników cofania jest nowoczesnym systemem nadzorczym opartym o ultradźwięki przeznaczonym do pojazdów mechanicznych. Sprawdza obszar za i przed pojazdem podczas manewru cofania/parkowania i ostrzega przed przeszkodami znajdującymi się poza zasięgiem wzroku kierowcy. Przeszkoda lokalizowana jest pod względem kierunku i odległości - informacje natychmiast zostają przekazane do kierowcy za pomocą wyświetlacza LCD oraz modulowanego dźwięku o różnym natężeniu. Zestaw został zaprojektowany do pojazdów osobowych i dostawczych (sedan, hatchback, kombi, pick-up, furgonetek, busów).

• Napięcie zasilania: 12V
• Średnica czujników: 22mm
• Długość przewodów czujników
  • 4x czujnik: 2,3m
  • 4x czujnik: 6m
• Wymiary wyświetlacza: szer. 75mm, wys. 65mm, gł. 30mm
• Długość przewodu wyświetlacza: 5m
• Zasięg wykrywania: 0 - 2,5m
• Zakres temp. działania: -30°C ~ +70°C
• Częstotliwość operacyjna: 40kHz

Zalety produktu

• Nadają się do wszystkich typów samochodów ze zderzakami z tworzywa sztucznego
• Wyjątkowo łatwy montaż
• 100% sprawdzona skuteczność
• Prosta budowa, a co za tym idzie bezawaryjna praca
• Modulowany dźwięk o zmiennym natężeniu
• Wykrywanie ludzi, pojazdów, bram garażowych, ścian, filarów, słupów, siatki itp.
• Bezobsługowe użytkowanie

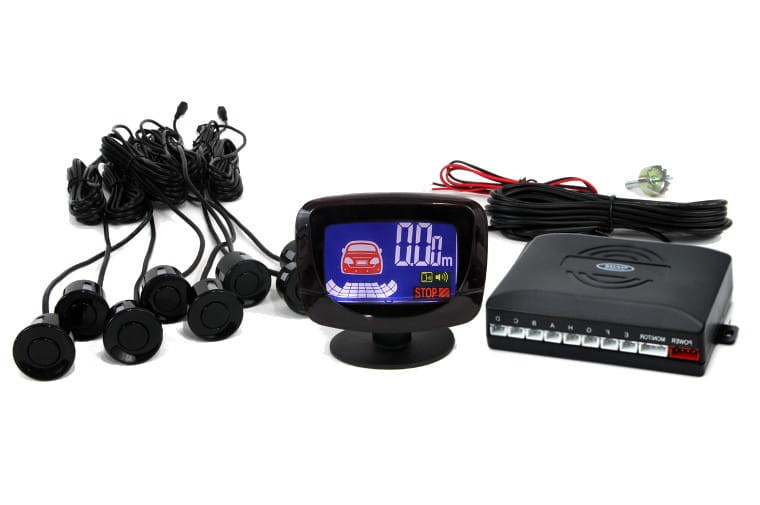

Zestaw zawiera

• 8 czujników ultradźwiękowych w kolorze czarnym
• Jednostkę centralną CPU

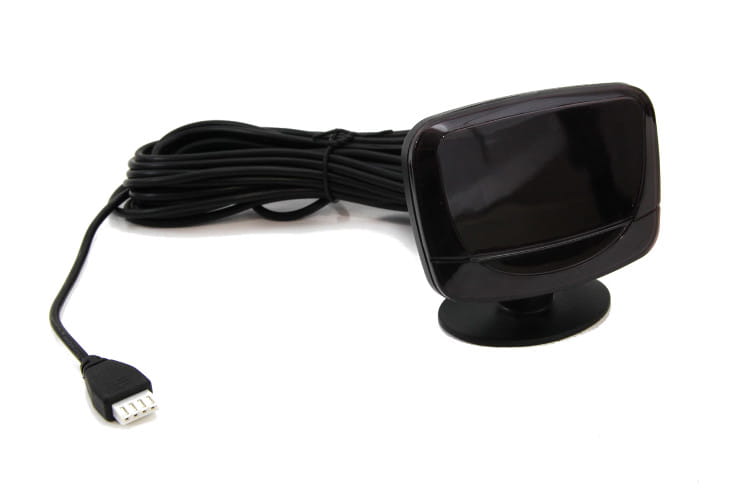

• Wyświetlacz LCD z głośnikiem (z możliwością wyłączenie dźwięku)
• Pełne okablowanie
• Wiertło (otwornica) o średnicy 22mm
• Taśmę dwustronną do przymocowania centralki oraz wyświetlacza
• Instrukcja montażu do pobrania TUTAJ
• Gwarancja: 24 miesiące

Schemat podłączenia:

• Czarny – masa
• Niebieski - +12V ze światła cofania (do aktywowania czujników tylnych)
• Żółty - +12V po zapłonie (stacyjce)
• Czerwony - opcje:
  1. +12V ze światła stop / czujnika pedału hamulca – czujniki przednie włączają się na 10s po wciśnięciu hamulca / hamowaniu przed przeszkodą
  2. +12V z dodatkowego przycisku na desce rozdzielczej - czujniki przednie włączamy manualnie
  3. +12V z istniejącej instalacji np. halogeny przednie – czujniki przednie aktywowane są po włączeniu halogenów.
• Czujniki przednie działają przez 10s po podaniu impulsu +12V lub na stałe przy stałym zasilaniu +12V

Tył:

• Odległość od przeszkody 200 -160cm, przerywany dźwięk: Bi..........Bi.........Bi
• Odległość od przeszkody 150 - 110cm, przerywany dźwięk: Bi.....Bi.....Bi
• Odległość od przeszkody 100 - 60cm, przerywany dźwięk: Bi...Bi...Bi
• Odległość od przeszkody 50 - 30cm, przerywany dźwięk: Bi..Bi...Bi
• Odległość od przeszkody 30 - 0cm, dźwięk ciągły: Biiiii....

Kolor podświetlenia wskaźnika kierunku na wyświetlaczu LED zmienia się w zależności od odległości od przeszkody:

• Przy odległości 200 - 110cm od przeszkody, podświetlenie w kolorze zielonym
• Przy odległości 100 - 60cm od przeszkody, podświetlenie w kolorze żółtym (pomarańczowym)
• Przy odległości poniżej 50cm od przeszkody, podświetlenie w kolorze czerwonym

Przód:

• Pojedynczy sygnał w momencie aktywacji czujników
• Przy odległości 80 - 60cm od przeszkody, podświetlenie kierunkowe w kolorze żółtym (pomarańczowym) i przerywany sygnał dźwiękowy
• Przy odległości 60 - 30cm od przeszkody, podświetlenie kierunkowe w kolorze czerwonym i przerywany sygnał dźwiękowy o większej częstotliwości
• Przy odległości poniżej 30cm od przeszkody, podświetlenie kierunkowe w kolorze czerwonym i ciągły sygnał dźwiękowy
